安徽***電力公司所購買的180KVA/100KV變頻串聯諧振耐壓試驗裝置
裝置技術書
一． 設備制造遵循的國家標準和行業標準
GB2900《電工名詞術語》
GB10229-88《電抗器》
GB/T16927.1-2-1997《高電壓試驗技術》
ZBK41006-89《試驗變壓器》
GB7328-87《變壓器和電抗器的聲級測量》
IEC358(1990 )《耦合電容器和電容分壓器》
IEC1000《電磁兼容性》
GB4793-1984電子測量儀器安全要求
GB/T2423.8-1995電工電子產品基本環境試驗規程
GB/T3859.1-1993半導體變流器基本要求的規定
GB/T-3859.2-1993半導體變流器應用導則
二.總體技術功能
1. 變頻串聯諧振試驗裝置以調整輸出頻率激發串聯諧振.
2. 變頻串聯諧振耐壓成套裝置包括以下基本部件：
變頻電源、勵磁變壓器、高壓電抗器、電容分壓器及附件等。
3．180/100變頻串聯諧振耐壓裝置系統功能滿足以下試驗要求：
10KV電纜S=300mm2，長度2km.
35KV電纜,S=300mm2 500m
35KV 主變、開并試驗。
以下環境條件下能夠不影響正常試驗：
溫度范圍：—10～45℃
海拔高度：≤2000m 相對溫度：≤90%
3.3系統技術參數如下：
a、 輸出電壓波形：正弦波，波形畸變率≤0.5%
b、 輸出分辨率：0.1HZ
c、 輸出頻率范圍：30～300 HZ
d、 額定負載下連續運行時間：30min,且各部件溫升≤35K
e、 品質因數：30～300
f、 不穩定度：0.01%
g、 系統測量精度：1.0級
h、 輸入工作電源：單相220V、50HZ
i、 系統噪聲：≤60分貝
3.4系數使用功能：
a、 具備手動試驗/自動調諧/自動試驗三種模式，并可任意切換。
b、 具備大屏幕顯示，可指示：輸出電壓（有效值）及輸出頻率等。
c、 具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
d、 具備過壓、過流保護功能，并可任意整定設置。
e、 具備放電保護功能，在高壓發生閃絡時，可自動降電源，同時可以提示“電保護”及相關信息。
f、 具備掉電保護功能。
g、 具備過熱保護功能。
h、 具備零值保護功能，系統和變頻電源只能零啟動、零退出。
i、 具備各種數據打印功能。
j、 具備系統故障自診斷功能。
三、本裝置特點：
1、 主機保護功能齊全，有過流、過壓、閃絡、過熱、零值升壓、掉電保護等功能，出廠前經滿負載試驗合格。
2、 勵磁變壓器箱為雙層鋁塑結構，美觀輕巧。高壓側圈為三組線圈，且線圈有原件過壓保護。
3、 電抗器可任意組合串聯或并聯。
四、具體技術性能參數

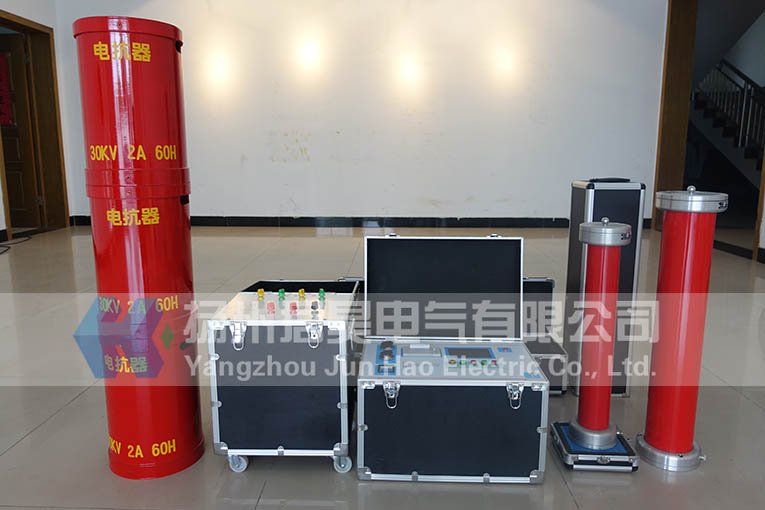

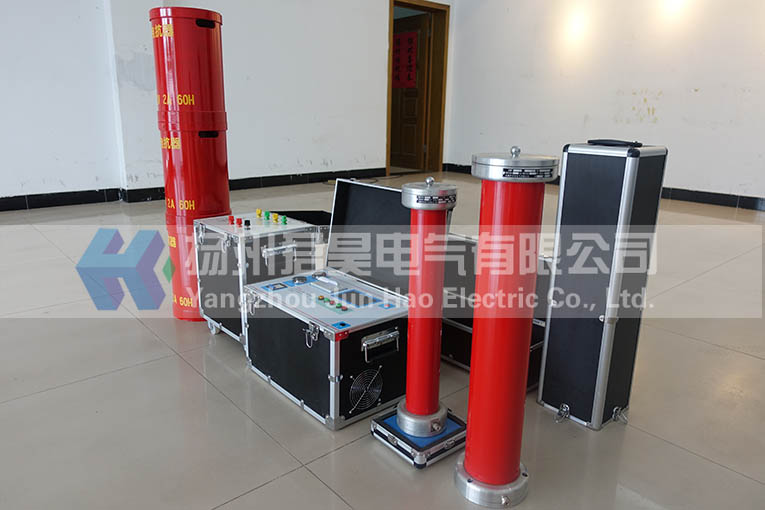

180/100變頻串聯諧振成套裝置
設備配置（供貨）清單
|
序號 |
配套名稱 |
型 號 規 格 |
規 范 |
單位 |
數量 |
重量 |
|
1 |
變頻電源 |
JH2000-12/0.4 |
12KV 輸入AC220V
|
臺 |
1 |
22kg |
|
2 |
勵磁變壓器 |
8KVA/0.2 |
8KVA
輸出1200V/2400V |
臺 |
1 |
46kg |
|
3 |
高壓電抗器 |
35KV |
35KV 2A/60H |
臺 |
3 |
52kg |
|
4 |
電容分壓器分體 |
TRF/0.001 100kv |
100KV/100V |
臺 |
1 |
8kg |
|
|
高壓補償電容 |
100kv/0.01 |
100kv/0.01 |
臺 |
1 |
28kg |
|
5 |
附件箱 |
輸入輸出專用線、橡膠軟連線、分壓屏蔽 線、接地軟線 |
套 |
1 |
|
|
